Obliczenie momentu obrotowego dla zestawu śrub kulkowych jest kluczowym krokiem w wielu zastosowaniach inżynierskich i przemysłowych. Jako dostawca z zestawem śrub kulkowych rozumiem znaczenie dokładnych obliczeń momentu obrotowego, aby zapewnić optymalną wydajność i długowieczność tych komponentów. W tym poście na blogu poprowadzę Cię przez proces obliczania momentu obrotowego zestawu śrub kulkowych, zapewniając niezbędną wiedzę i narzędzia do podejmowania świadomych decyzji dotyczących twoich projektów.
Zrozumienie zestawów śrub kulkowych

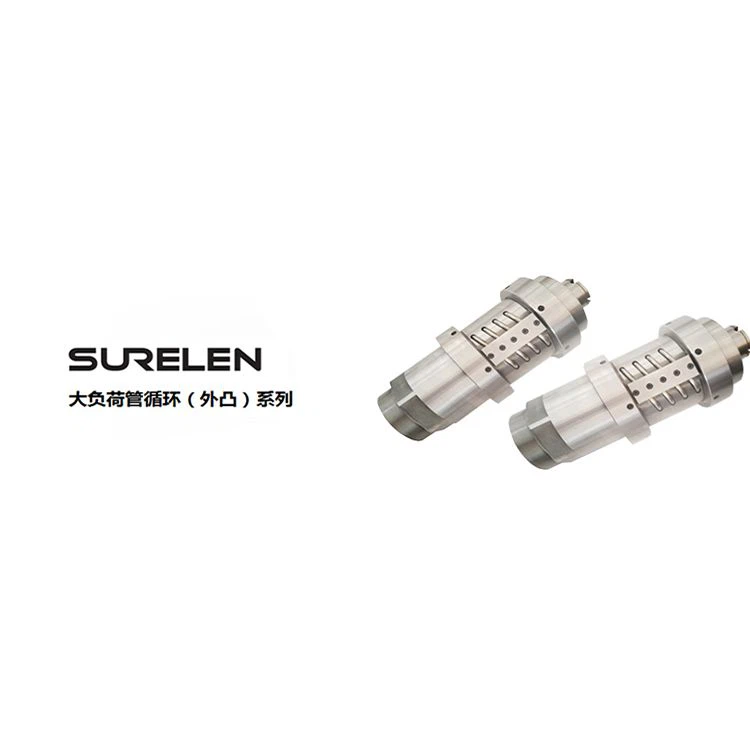

Przed zagłębieniem się w obliczenia momentu obrotowego konieczne jest podstawowe zrozumienie tego, czym jest zestaw śruby kulowej. Zestaw śruby kulowej składa się z wału śrubowego, nakrętki i serii kul między śrubą a nakrętką. Ta konstrukcja pozwala na wysoce wydajną konwersję ruchu obrotowego w ruch liniowy, dzięki czemu zestawy śrub kulkowych są idealne do zastosowań wymagających precyzyjnego pozycjonowania i wysokiej pojemności obciążenia.
Zestawy śrub kulkowych są szeroko stosowane w różnych branżach, w tym w produkcji, automatyzacji, lotniczej i robotyce. Można je znaleźć w maszynach CNC, drukarkach 3D, ramion robotycznych i wielu innych urządzeniach, w których wymagany jest dokładny ruch liniowy. Aby uzyskać więcej informacji na temat zestawów śrub kulkowych, możesz odwiedzić naszeZestaw śruby kulowejstrona.
Czynniki wpływające na moment obrotowy w zestawach śrub kulkowych
Kilka czynników wpływa na moment obrotowy wymagany do prowadzenia zestawu śruby kulowej. Zrozumienie tych czynników jest niezbędne do dokładnych obliczeń momentu obrotowego. Główne czynniki obejmują:
1. Ładuj
Obciążenie jest jednym z najważniejszych czynników wpływających na moment obrotowy. Im cięższe obciążenie, które musi poruszyć zestaw śruby kulowej, tym wyższy wymagany moment obrotowy. Obciążenie można podzielić na dwa typy: obciążenie osiowe i obciążenie promieniowe. Obciążenie osiowe działa równolegle do osi śruby, podczas gdy obciążenie promieniowe działa prostopadle do osi śruby. W większości przypadków obciążenie osiowe jest głównym problemem przy obliczaniu momentu obrotowego.
2. Tarcie
Tarcie występuje między kulkami, wałem śrubowym i nakrętką. Ten opór tarcia musi zostać pokonany przez moment obrotowy jazdy. Współczynnik tarcia zależy od różnych czynników, takich jak materiał składników, warunek smarowania i wykończenie powierzchni. Właściwe smarowanie może znacznie zmniejszyć tarcie, a zatem wymagany moment obrotowy.
3. Ołów
Prowadzenie zestawu śrub kulkowych odnosi się do odległości, w której nakrętka przemieszcza się wzdłuż wału śrubowego w jednej całkowitej rewolucji. Większy ołów oznacza, że nakrętka porusza większą odległość na rewolucję, co na ogół wymaga większego momentu obrotowego, aby osiągnąć tę samą prędkość liniową.
4. Wydajność
Wydajność zestawu śruby kulowej jest miarą tego, jak skutecznie przekształca ruch obrotowy w ruch liniowy. Wyższa wydajność oznacza, że mniej energii jest utracone jako ciepło z powodu tarcia, co powoduje niższe wymagania dotyczące momentu obrotowego. Wydajność zestawu śruby kulowej zwykle wynosi od 85% do 95%.
Formuły obliczeń momentu obrotowego
Istnieje kilka metod obliczania momentu obrotowego zestawu śruby kulowej. Jedna z najczęstszych wzorów opiera się na obciążeniu osiowym i ołowiu śruby. Formuła jest następująca:
[T = \ frac {f \ times l} {2 \ pi \ times \ eta}]
Gdzie:
- (T) to moment obrotowy (n · m)
- (F) to obciążenie osiowe (N)
- (L) jest prowadzeniem śruby (m)
- (\ eta) to wydajność zestawu śrub
Weźmy przykład, aby zilustrować, jak korzystać z tej formuły. Załóżmy, że mamy ustawienie śruby kulowej o obciążeniu osiowym 5000 N, ołów 0,01 m i wydajność 0,9. Za pomocą wzoru możemy obliczyć moment obrotowy w następujący sposób:
[T = \ frac {5000 \ Times 0,01} {2 \ pi \ Times 0,9} \ około 8.84 \ Text {n · m}]
Należy zauważyć, że ta formuła zapewnia przybliżoną wartość momentu obrotowego. W zastosowaniach w świecie rzeczywistym można wymagać rozważenia dodatkowych czynników, takich jak tarcie i przyspieszenie/opóźnienie w celu dokładniejszych obliczeń.
Rozliczanie tarcia
Jak wspomniano wcześniej, tarcie odgrywa znaczącą rolę w obliczeniach momentu obrotowego. Aby uwzględnić tarcie, możemy zmodyfikować formułę momentu obrotowego w następujący sposób:
[T = \ frac {f \ times l} {2 \ pi \ times \ eta} + t_f]
Gdzie (t_f) jest momentem tarcia. Moment tarcia można oszacować na podstawie współczynnika tarcia i normalnej siły między kulkami a śrubą/nakrętką. Jednak dokładne określenie momentu obrotowego tarcia może być trudne, ponieważ zależy to od wielu czynników. W praktyce niektórzy producenci dostarczają danych empirycznych lub wytycznych dotyczących oszacowania momentu obrotowego tarcia na podstawie rodzaju i wielkości zestawu śrub kulkowych.
Przyspieszenie i Opóźnienie
Oprócz obciążenia w stanie ustalonym przyspieszenie i zwalnianie wymaga również dodatkowego momentu obrotowego. Kiedy ustawia się śruba kulowa lub przestaje się poruszać, musi przezwyciężyć bezwładność obciążenia. Moment wymagany do przyspieszenia lub opóźnienia można obliczyć za pomocą następującego wzoru:
[T_a = i \ times \ alpha]
Gdzie:
- (T_A) to moment przyspieszenia/zwalniania (n · m)
- (I) to moment bezwładności obciążenia (kg · m²)
- (\ alfa) to przyspieszenie kątowe (rad/s²)
Całkowity moment obrotowy wymagany podczas przyspieszenia lub opóźnienia jest sumą momentu obrotowego w stanie ustalonym i momentu przyspieszenia/zwalniania.
Wybór odpowiedniego silnika
Po obliczeniu wymaganego momentu obrotowego następnym krokiem jest wybór odpowiedniego silnika do napędzania zestawu śrub kulkowych. Silnik powinien być w stanie zapewnić wystarczający moment obrotowy, aby przezwyciężyć wymagania dotyczące obciążenia, tarcia i przyspieszenia/opóźnienia. Wybierając silnik, ważne jest również rozważenie innych czynników, takich jak prędkość silnika, energia i wymagania kontroli.
Jako dostawca z zestawem śrub kulkowych ściśle współpracujemy z naszymi klientami, aby pomóc im wybrać odpowiedni silnik do ich aplikacji. Możemy zapewnić wsparcie techniczne i zalecenia oparte na naszym bogatym doświadczeniu w branży.
Znaczenie dokładnego obliczania momentu obrotowego
Dokładne obliczanie momentu obrotowego ma kluczowe znaczenie z kilku powodów:
1. Optymalna wydajność
Dokładnie obliczając moment obrotowy, możesz upewnić się, że zestaw śruby kulowej działa przy jego optymalnej wydajności. Oznacza to, że system może osiągnąć pożądaną prędkość liniową i dokładność pozycjonowania bez przeciążenia silnika lub samej śruby kulowej.
2. Wydajność energetyczna
Właściwe obliczanie momentu obrotowego pomaga zminimalizować zużycie energii. Jeśli silnik jest zbyt duży, zużyje więcej energii niż to konieczne, co prowadzi do wyższych kosztów operacyjnych. Z drugiej strony niewymiarowy silnik może nie być w stanie zapewnić wystarczającego momentu obrotowego, co powoduje słabą wydajność i potencjalne uszkodzenie komponentów.
3. Długość komponentu
Przeciążenie zestawu śruby kulowej z powodu niedokładnych obliczeń momentu obrotowego może prowadzić do przedwczesnego zużycia i awarii komponentów. Zapewniając, że moment obrotowy znajduje się w zalecanym zakresie, możesz przedłużyć żywotność zestawu śruby kulowej i zmniejszyć koszty konserwacji.
Wniosek
Obliczanie momentu obrotowego dla zestawu śrub kulkowych jest złożonym, ale niezbędnym procesem. Rozumiejąc czynniki wpływające na moment obrotowy, stosując odpowiednie wzory, i biorąc pod uwagę dodatkowe czynniki, takie jak tarcie i przyspieszenie, możesz dokładnie określić moment obrotowy wymagany do aplikacji. Jako dostawca z zestawem śrub kulkowych jesteśmy zaangażowani w zapewnianie naszym klientom wysokiej jakości produktów i wsparcia technicznego. Jeśli masz jakieś pytania lub potrzebujesz pomocy w obliczeniach momentu obrotowego lub wyborze zestawu śrub kulkowych, nie wahaj się skontaktować z nami w celu uzyskania zamówień i dalszych dyskusji.
Odniesienia
- „Śruby kulowe i przewodniki liniowe: technologia i aplikacja” Thk Co., Ltd.
- „Mechanical Design Handbook” Josepha Edwarda Shigleya, Charlesa R. Mischke i Richard G. Budynas.
